SP6668P

是一颗高性能、多工作模式的PWM控制芯片。

详细介绍文档与工具样品及购买

SP6668P是一颗高性能、多工作模式的PWM控制芯片。芯片可以工作在跳频及绿色模式，以此来减小空载和轻载时的损耗，也可以工作在QR工作模式及CCM工作模式，提高整机的工作效率。

SP6668P在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。

SP6668P内置多种保护，包括：输入电压过低保护（Brown-out），输入电压过高保护（Line-ovp），输出电压过压保护（VO_OVP），输出二极管短路保护，逐周期过流保护（OCP），过载保护（OLP），VDD过压保护（OVP），VDD欠压保护（UVLO），过温保护（OTP）等。

SP6668P采用DIP7封装。

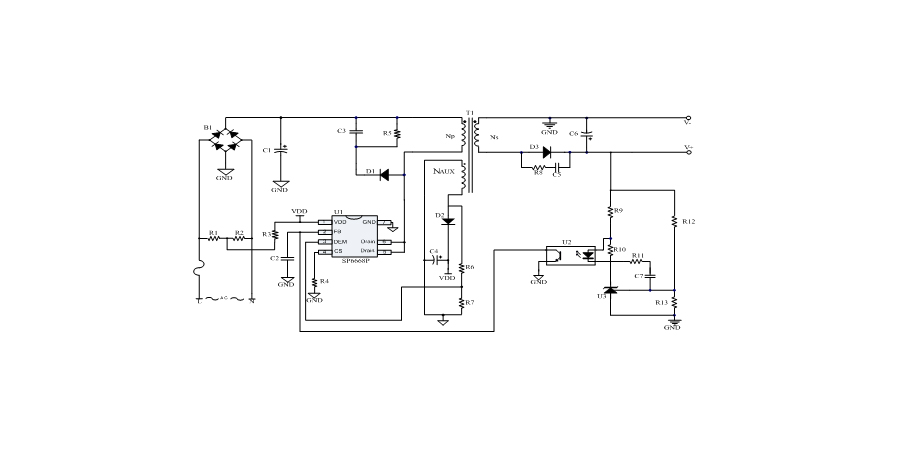

典型应用框图

功能

● 全电压范围内待机功耗低于75mW

● 内置650V高压功率管

● 多种工作模式：

CCM@重载

QR@中载

Green Mode@轻载

Burst Mode@空载

● 内置软启动减小MOSFET的Vds应力

● 抖频功能，改善EMI性能

● 跳频模式，改善轻载效率

● 无噪音工作

● 输入电压过低验收（Brown-out）功能

● 输入电压过高验收（Line-ovp）功能

● 内置同步谐波补偿

● 内置前沿消隐功能

应用

● 手机、数码相机充电器

● 小功率电源适配器

● AC/DC开放式开关电源

● 机顶盒电源
