SP6620HP

是一颗电流模式PWM控制芯片，内置功率MOSFET

详细介绍文档与工具样品及购买

SP6620HP是一颗电流模式PWM控制芯片，内置功率MOSFET。

SP6620HP在PWM模式下工作于固定频率，这个频率是由内部精确设定的。在空载或者轻载时，工作频率由IC内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率，SP6620HP在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时，避免次谐波振荡的发生，改善系统的稳定性。内置有前沿消隐时（Leading-edge blanking time），消除缓冲网络中的二极管反向恢复电流对电路的影响。SP6620HP采用了抖频技术，能够有效改善系统的EMI性能。系统的跳频频率设置在音频(20KHz)以上，在工作时可以避免系统产生噪音。SP6620HP内置多种保护，包括逐周期限流保护（OCP），过载保护（OLP），过压保护（OVP），VDD过压箝位，欠压保护（UVLO），过温保护（OTP）等，通过内部的图腾柱驱动结构可以更好的改善系统的EMI特性和开关的软启动控制。SP6620HP使用DIP8无铅封装。

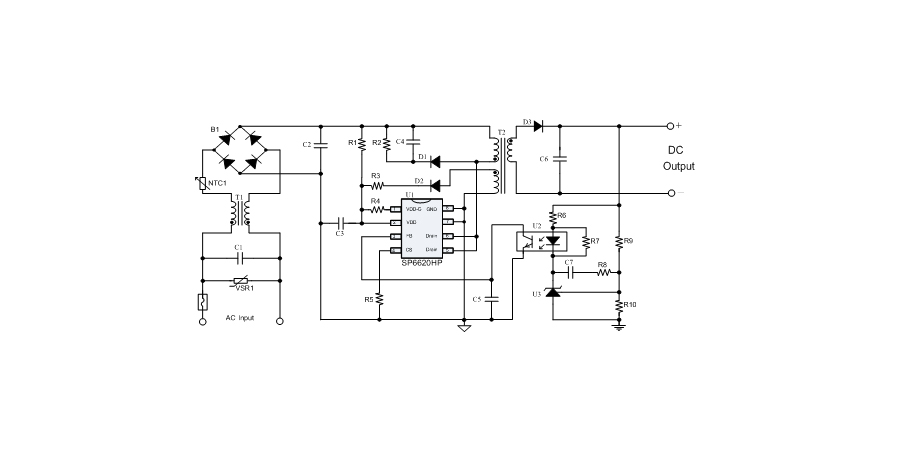

典型应用框图

功能

230Vac输入待机功耗小于75mW

内置650V高压功率管

4ms软启动用来减少MOSFET上Vds的应力

抖频功能，改善EMI性能

跳频模式，改善轻载效率，减小待机功耗

无噪声工作

固定65KHz开关频率

内置同步斜坡补偿

低启动电流，低工作电流

内置前沿消隐(LEB)功能

过载保护（OLP），逐周期限流保护（OCP）

过压保护（OVP），欠压保护（UVLO），VDD电压箝位

过温保护（OTP）

DIP8无铅封装

应用

充电器

PDA、数码相机、摄像能源源适配器

机顶盒电源

开放框架式开关电源

个人电脑辅助电源
