SP2639P

是一款性能优异的原边反馈控制电路，应用于小功率AC/DC充电器与适配器。控制电路使用原边采样技术进行精确的恒流、恒压控制，可以省去一般应用中的光耦与TL431。

详细介绍文档与工具样品及购买

SP2639P是一款性能优异的原边反馈控制电路，应用于小功率AC/DC充电器与适配器。控制电路使用原边采样技术进行精确的恒流、恒压控制，可以省去一般应用中的光耦与TL431。

在恒流模式下，输出电流可由CS引脚外接的采样电阻RCS设定。在恒压模式下，芯片的多种工作模式可以保证较高的整体转换效率。

此外，芯片内置线缆压降补偿，由此取得良好的负载调整率。SP2639P在恒流模式下工作于PFM状态，在恒压模式下工作于PWM+PFM状态，轻载时降频工作。SP2639P工作电流很低，能够实现小于75mW待机功耗的应用方案。

SP2639P提供全面的保护功能，包括逐周期限流保护（OCP）、VDD过压保护（OVP）、VDD欠压保护（UVLO）、反馈环路开路保护、输出短路保护、过温保护等。其中，输出短路保护具有自动重启恢复的功能。

SP2639P采用DIP7封装。

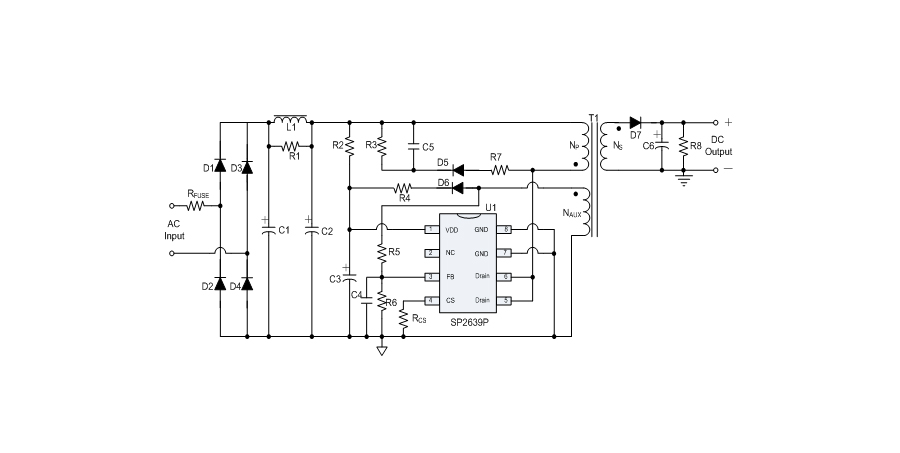

典型应用框图

功能

● 全电压范围内具有很高的恒压精度、恒流精度

● 内置650V功率管

● 使用原边反馈控制，可省去光耦与TL431

● 可调节设定的恒流值与输出功率

● 内置原边反馈恒流控制

● 内建自适应峰值电流控制

● 内建原边电感补偿

● 具有良好的动态响应

● 多模式控制方式提高工作效率

● 全电压范围（85~264V）输入时待机功耗小于75mW

● 内置环路补偿，不需要外置补偿电容

● 超低的启动电流和工作电流

● 可外部调整的线缆压降补偿

● 内置前沿消隐(LEB)功能

● 集成非常全面的保护功能：VDD过压保护、VDD欠压保护、逐周期限流保护、输出短路保护、过温保护。

● DIP7封装

应用

● 手机、数码相机充电器

● 小功率电源适配器

● AC/DC LED照明驱动

● 替代线性电源
